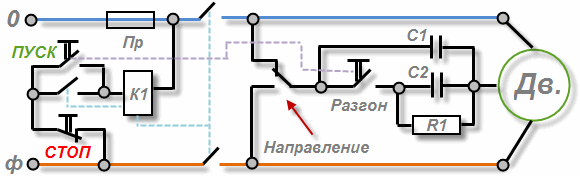

Это простейшая схема пускателя (упрощенный вариант), которая лежит в основе всех или, по крайней мере, большинства схем запуска асинхронных ... Читать дальше »

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения перек ... Читать дальше »

Данная схема подключения электросчётчика (однофазного и трёхфазного) называется прямой. Она является наиболее простой и довольно распространенной в своём использовании на практике в быту. Как Вы должны знать, по нормам для одной квартиры выделяется до 3 кВ. электроэнергии (для квартир с электроплитой — 7 кВ.). При такой мощности ток будет лежать в пределах 13.5 А. На счётчиках имеется надпись о его характеристиках, среди которых указан номинальный и максимальный ток (к примеру, обычно пишется так: 5 — 15 А. или 10 — 40 А.). Поскольку ток счётчика лежит в нормальных приделах потребляемого тока, то и подключают их прямым способом (без дополнительных трансформаторов тока).

Несмотря на огромное разноо ... Читать дальше »

На рисунке приведена схема подключения УЗО, что наиболее часто применяется на практике. С правой стороны изображена общая схема внутреннего устройства этой защиты. И так, УЗО — это устройство защитного отключения или как его ещё называют — «дифференциальная защита». Его основной задачей является автоматическое отключение подачи электроэнергии при возникновении тока утечки на землю.

Любая утечка является нежелательным явлением. В нормальном режиме работы какой-либо электросистемы ток должен течь только по электрическим цепям относительно фаз и нуля (образно выражаясь). Возникший ток относительно земли будет являться этой самой утечкой. Она может произойти в результате пробоя на корпус, который изначально заземлён, при случайном п ... Читать дальше »

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке ... Читать дальше »

Данная тема с названием: Точность и Погрешность измерений в электричестве, направлена в первую очередь на общее ознакомление с этими очень взаимосвязанными и в месте с тем совершенно противоположными понятиями. Именно от них многое зависит при самом создании, ремонте, профилактике любых электротехнических устройств и электрооборудования в целом.

Точность измерения, является качественной характеристикой, что выражает собой близость результата этого измерения к действительному (истинному) значению. Погрешность в свою очередь, является обратным понятием точности, и является некой характеристикой, которая демонстрирует существующие отклонения показаний от имеющегося идеального значения.

Как мы с Вами у ... Читать дальше »
